V901 NP2101A0 СВЕТОДИОД, ЗНАКОМИМСЯ.
  Эта статья поможет наглядно и на практике увидеть, как работает светодиод, как с ним обращаться, как его проверить. Эта информация для тех, кто взял в руки светодиод в первый раз.
  Немаловажным является то, что НИКАКОЕ подключение светодиодов к литиевой таблетке не приводит к его выходу из строя.
Элемент питания в ходе испытаний теряет энергию (садится). Зарядке элемент не подлежит. Короткие замыкания элемента (металлическими проводниками) приводят к быстрому выходу из строя элемента. Рекомендуется избегать коротких замыканий. Для продления жизни таблетки не следует её вынимать из блистера (упаковки).
Необходимо аккуратно срезать изолирующую упаковку с одной стороны и пользоваться элементом в таком полуупакованном виде.
Фонарь содержит три детали и три проводника.

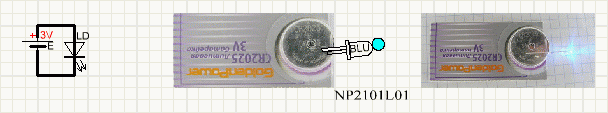

  РИС.1. Таблетка в надрезанном блистере легко подключается к светодиоду.
Слева принципиальная схема, в середине монтажная схема, а справа фото.
Ток бежит, светодиод горит. Если не горит, значит надо сменить полярность (Перевернуть диод относительно
таблетки).

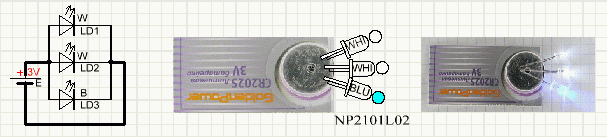

  РИС.2. Подключаем к таблетке ещё пару светодиодов. Теперь горят синий и два белых. Яркость синего слегка снизилась (почему?) и таблетка расходуется сильнее, чем с одним светодиодом.

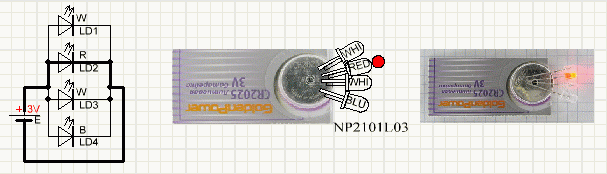

  РИС.3. Подключаем к таблетке ещё и красный светодиод. Результат удручающий - горит только он.
На схеме показан путь тока. Всё, что может дать несчастная таблетка течёт через красный светодиод (почему).
В середине красным кружком отмечено, что горит только красный.
На фото (справа) отчётливо видно, что горит только красный.
Чтобы умерить аппетиты красного светодиода можно включить последовательно с ним резистор, что мы и проделаем.

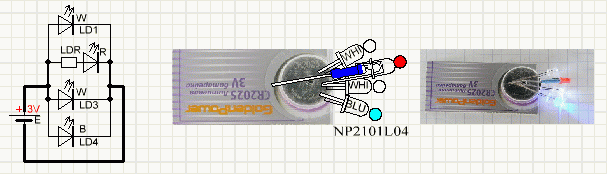

  РИС.4. Вместо простого красного светодиода подключим красный снабжённый резистором.
Яркость красного с резистором значительно меньше, зато остальные светодиоды горят.
Почему белые светодиоды не мешают синему? Что будет если подключить жёлтые и зелёные светодиоды. Есть ответы и на эти вопросы.
