V901 |
NP5011F
МАКРОЧИП СТАБИЛИЗАТОР НАПРЯЖЕНИЯ. |
|
|
|
Что такое
макрочип и как его использовать. |
|
|
|
Стандартный макрочип стабилизатора напряжения содержит микросхему
стабилизатора (серия 78, 317, 1117...или другие); может содержать элементы
управления напряжением стабилизации (переменное сопротивление) и позволяет
управлять напряжением стабилизации через специальный вход.
Все макрочипы
5011 имеют одинаковую печатную плату. Их электрические параметры полностью
определяются параметрами установленной микросхемы.
Расположение микросхемы таково, что к ней легко монтируется радиатор
охлаждения. |
|
|
|
Микросхема LM317 позволяет ввести
регулировку выходного напряжения как на плату, так и путём подключения
внешнего регулятора.
Выходное напряжение
регулируется от 1,25В и выше. Доступ ко входу и
выходу на переднем и заднем торце. |
|
 |
|
|
Микросхема стабилизатора напряжения типа 7805
может быть заменена как на микросхему с иным напряжением стабилизации (7809,
7812) так и на микросхему другой мощности.
Не надо удивляться такой длинной несущей плате. На свободном месте можно
расположить дополнительные элементы (блокировочные конденсаторы, индикаторы,
другие макрочипы). Стандартизация длины макрочипа позволит сформировать
сложную систему из десятков макрочипов в виде компактной платы.
Об этом
здесь.
Перемычка входа [B] может быть заменена на
элемент
подпора (стабилитрон) для повышения выходного стабилизированного
напряжения. |
|
 |
|
|
Микросхема LM317 позволяет вести регулировку выходного напряжения как
регулятором на плате макрочипа, так и подключением
внешнего регулятора.
Выходное напряжение
регулируется от 1,25В и выше. |
|
 |
|
|

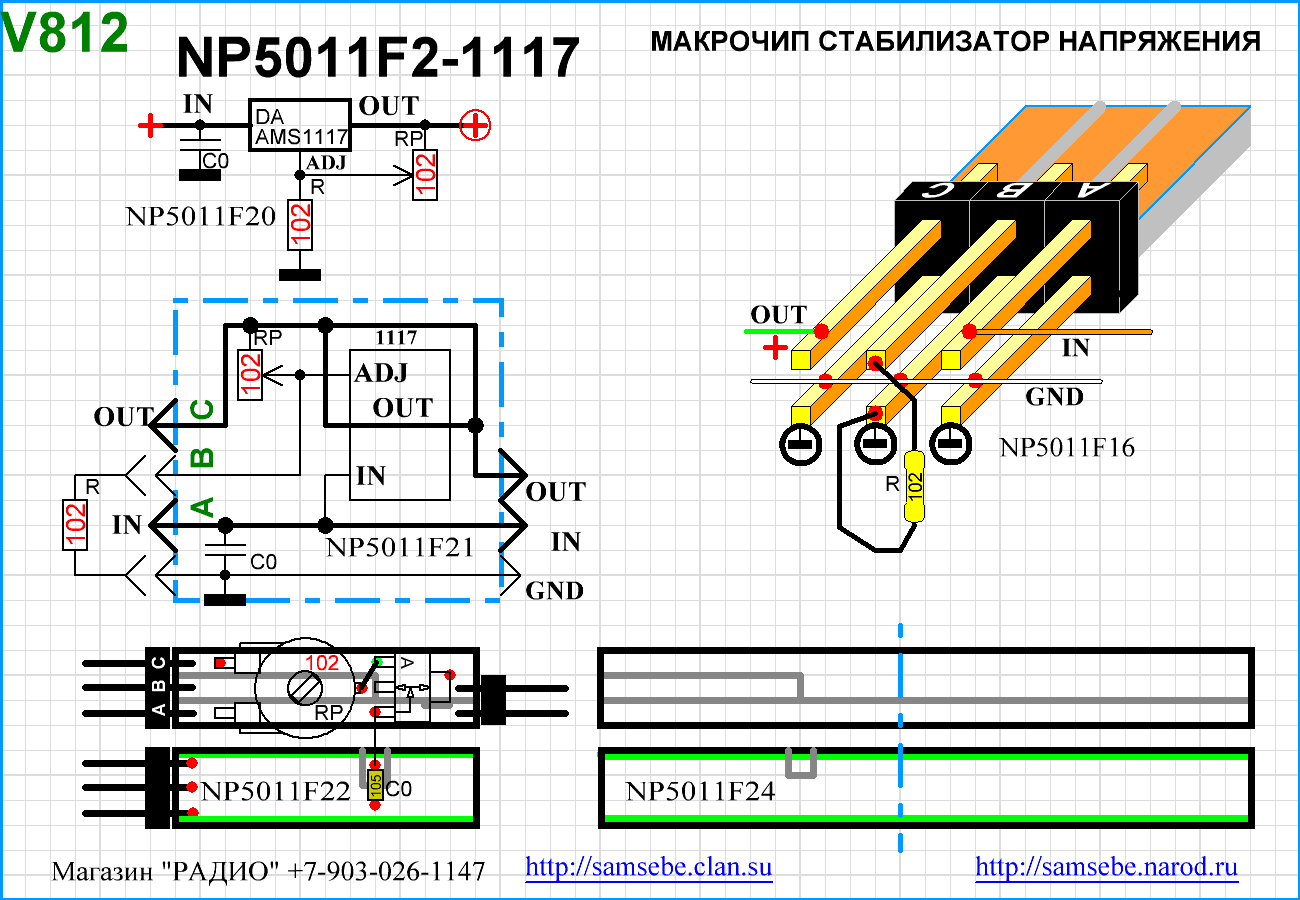

Стабилизатор на микросхеме
AMS1117adj
с двойным доступом к входу и выходу (на двух торцах). Позволяет расширить
область применения
макрочипа. Слева внизу плата макрочипа укорочена и на заднем торце установлен сдвоенный
Дюпон разъём.
Здесь о применении дополнительного разъёма. |
|
|
|
|
|
