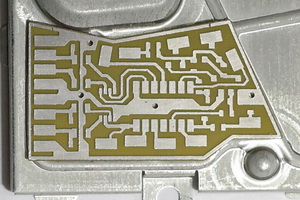

Приведу для примера кусок неизвестного устройства. Сочетание корпуса и платы
ужасает. Кто сказал, что если не занять малейшие свободные уголки корпуса, то детали не поместятся?
Какому горе-изобретателю пришла в голову мысль, так исказить то, что проще простого?
Не обманывайте сами себя, никакой необходимости так делать не было, это просто классический образец бездумного проектирования.
Поскольку отношение к приставке "микро" в современной технике сильно изменилось, то их зачастую стали называть просто модули.
Более точно для таких плат подходит приставка "макро" - вещица реального размера. Маленькая, но не микроскопически.
Будем называть такие платы макро, нет, не модули (ну их) макрочипы. Ведь на эти платах могут располагаться и микрочипы и необходимые для их работы радиодетали (как я люблю слово "радиодетали").
Фонарь круглый? Делаем плату круглой. А если корпус в виде гриба, то будем делать грибообразную плату? А если в виде звезды - то звездообразную?
Возможно разработчик хотел, чтобы плата не была универсальной.
Существует же удручающее множество форм и размеров литиевых аккумуляторов для смартфонов.
История с аккумуляторами, несомненно, сознательное решение, в корне исключающее хоть сколь малую степень универсальности.
Да, это платы с одинаковыми функциями.

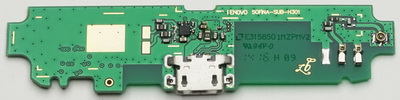

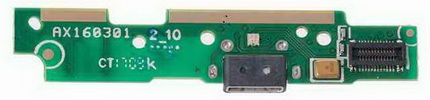

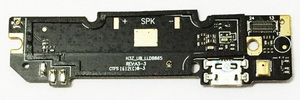

В смартфонах такая плата несёт на себе разъём интерфейса и питания (микро USB), а также, там расположен микрофон или контакты для него.
Надо же так ненавидеть конкурентов, чтобы даже в такой мелочи лепить уникальное фигурное убожество.
Чем обусловлена такая форма платы? Отнюдь не функциональностью. Плата так выглядит для того, чтобы не было ни малейшего намёка на универсальность и удобство замены.
Даже 5мм уже хватает для монтажа, но для размещения трёх зубов на торце платы необходимо 7,5мм (0,3 дюйма)
Смею
заверить, что длинная узкая плата удобнее всего. Несколькоудлиненных макрочипов можно поставить рядом и получить квадрат, или установить их вдоль и они поместятся в узкой трубке. На таком макрочипе могут быть размещены по шесть штырей Дюпон на каждом торце платы. Зачем так много? Отнюдь не много. Дублирование штырей в такой плате помогает легко и непринуждённо организовать подключение дополнительных элементов индикации и других цепей.

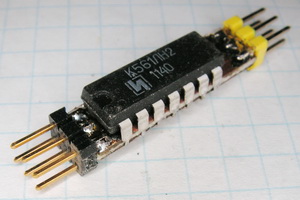

На плату, шириной 7,5мм гармонично встаёт DIP микросхема. И не надо говорить о её неактуальности. Для создания опытных образцов это один из самых удобных корпусов микросхем.
В
подбрюшье микросхемы оказывается общая шина (земля). Для предотвращения
замыкания выводов на эту шину необходима небольшая фаска с двух сторон
платы. Штыри Дюпон вполне надёжны, но можно их использовать парами, что
повышает прочность и надёжность многократно.
Никто
не запретил выходить за пределы контура платы. Кроме случаев, когда это
мешает компоновке платы в корпусе.Длина платы может быть разной, но стандартным считается 75мм (три дюйма).

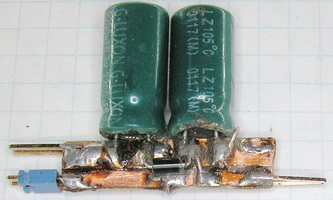

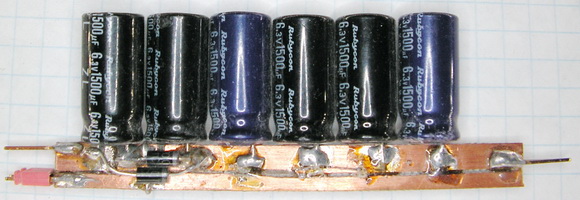

На
этом блоке конденсаторов сокращено количество входных и выходных штырей.
Слева (вход) расположены 4, а справа - на выходе -2 штыря.
Подробнее об этой схеме написано здесь.Предпочтительно иметь макрочип с установленными разъёмами. Вовсе необязательно сохранять функции этих разъёмов в окончательном изделии.
Для
нестандартных изделий годятся нестандартные решения. Не три зуба, а
четыре.Под финиш процесса можно установить на плату светодиод индикации и наклеить этикетку с распиновкой.
Красиво жить не запретишь.
Об этом нестандартном макрочипе написано здесь.

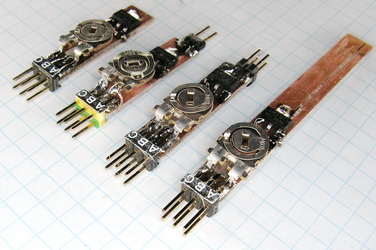

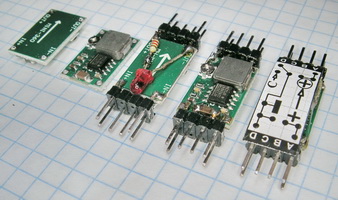

Так
выглядят стандартные макрочипы. Простой стабилизатор напряжения с
регулировкой. Слева - все подключения идут на шесть зубов (на переднем
торце). У следующего - добавлены два выходных хвоста, а у третьего -
четыре. (дополнительные входы-выходы). Впрочем, можно обойтись совсем
без выхдных штырей, а оставить длинный пустой хвост. Зачем? Например для
того, чтобы смонтировать на нём стандартное гнездо питания.
Выглядит
это примерно так. У этих макрочипов на входе установлены стандартные гнёзда питания, а на выходе штыри Дюпон, на которых можно установить необходимый уровень напряжения.
На двух макрочипах справа размещены индикаторы напряжения (зелёный и красный).

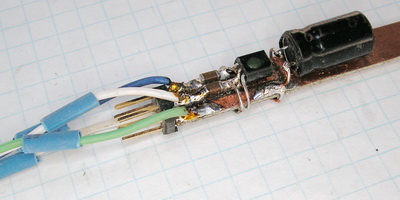

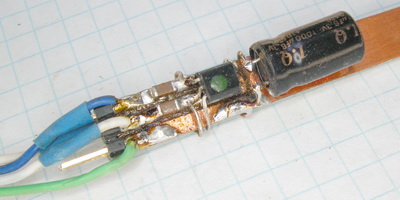

Это
плата микрофонного усилителя, которая подключена пайкой, но штыри Дюпон
всё равно не окажутся праздными. Они обеспечат фиксацию проводов. Так
что установка штырей на кажется излишней, так как монтаж
ведётся подпайкой проводников, но никто не сказал, что штыри могут быть
не только разъёмами, но и как средство крепления припаянных проводов.
Вспомните
в каком месте обычно отламываются проводники и согласитесь, что здесь
такого не произойдёт никогда. На фото зелёный провод не зафиксирован. Ему не повезло, зато штырь свободен и к нему можно подключить дополнительные цепи (например индикатор).
