простой в мире усилитель слабых сигналов. На этой
странице описано чисто практическое применение схемы. Эта статья содержит не более 10% всей информации, касательно такого усилителя.
Этот усилитель не так прост как выглядит.Есть в нём и обратная связь и много других чудесных свойств.
Описание работы схемы находится здесь.
Схема слева предназначена для динамического микрофона, с которым часто бывают проблемы по поводу тихого звука на компьютерном входе. Проигнорировав резистор R2 мы получим модуль с фантомным питанием, которое применяется во всех компьютерах.
Схема справа усилит сигнал электретного микрофона и обеспечит его питанием через резистор.
Обе схемы имеют открытый выход, поэтому во многих случаях необходимо установить выходной конденсатор.
Обычно этот усилитель монтируют рядом с источником сигнала (например в корпусе микрофона).
Такой усилитель воспринимается входом звуковой карты компьютера, как родной.
Макрочип имеет четыре зуба (штыря на переднем торце).
Два нижних зуба – общий провод, Верхний зуб «А» - вход, зуб «В» - выход (он же питание).
Этот усилитель пригоден для усиления любых слабых сигналов переменного напряжения. Это могут быть датчики вибрации, электромагнитного поля, флуктуаций освещённости…

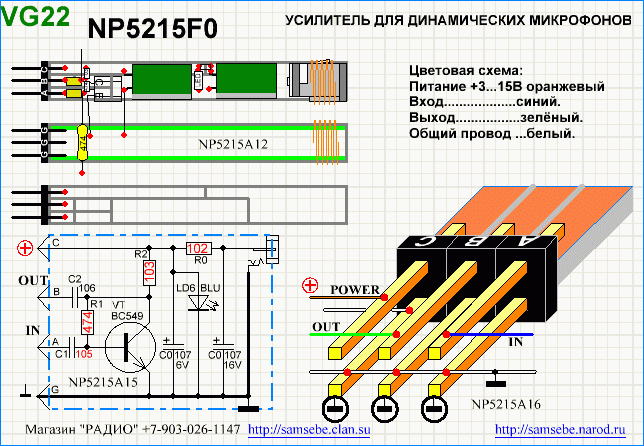

К знакомому нам каскаду на транзисторе (VT1) подключен эмиттерный повторитель (VT2), который снимает все вопросы по влиянию входного сопротивления усилителя мощности на выход микрофонного усилителя.
Три нижних зуба (штыри на переднем торце) соединены между собой и являются общим проводом.
Верхние зубы: А - вход сигнала, В - выход усиленного сигнала, С - вход питания. Внимание, подавать на зуб С питание не рекомендуется. К нему подключен светодиод как стабилитрон , который поддерживает напряжение 3В при подключении питания на хвостовой разъём питания (5,5/2,5).
Хвостовое питание (подключено к хвостовому разъёму) должно лежать в пределах 5...15В.
Упрощение позволяет разместить почти все элементы на одной стороне макрочипа.
