V909	NP2611A Простые опыты с фонарём.
	Ну чего общего может быть у фонаря с электроникой? Разве что электроны, которые бодро бегут по проводам проходя свою дорогу от источника питания, выключатель и светодиод. Вот мы и посмотрим.
NP2611A0 Перед нами герой повествования. Кликнем на фото и получаем полную информацию по этой схеме и наборе элементов, необходимых для начала.

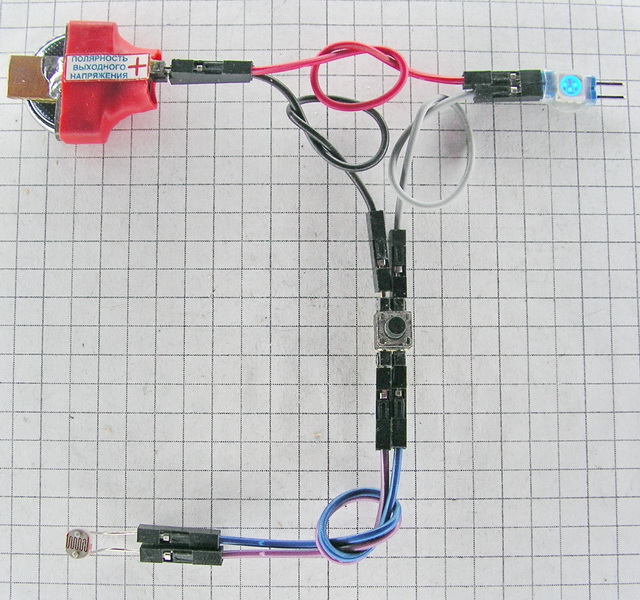

Ничего особенного. Фоторезистор подключен к фонарю. Темно - светодиод не горит. Если фоторезистор осветить, то светодиод оживает. Иногда надо, чтобы было наоборот: свет загорался когда темно. В этом нам немного позже поможет транзистор.

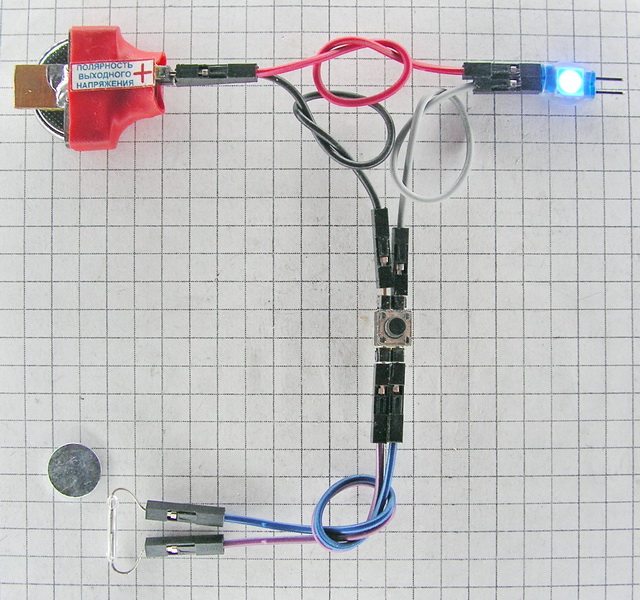

Здесь геркон управляет светом. Магнит есть (кругленький такой), свет есть. (Магнит в набор не входит). Геркон - контакт, который замыкается под действием магнитного поля. Подносим магнит и он действует как кнопка.
	Ток проводит и тело человека. Отключим синий и фиолетовый провода от зубов кнопки. Теперь зайдём в тёмную комнату. Совсем тёмную (может быть это ванная комната или кладовка). Теперь зажмём пальцами два штыря на кнопке. Светодиод засветится. Иногда сухая кожа сильно мешает протеканию тока. Если руку смочить водой, то светодиод загорится заметно ярче. Поэтому удар током гораздо легче получить с мокрыми руками. От фонаря удар током получить невозможно, а жаль.

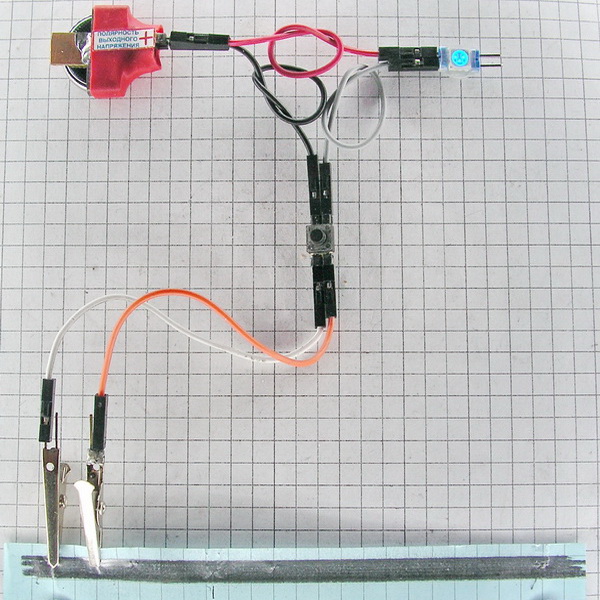

NP2611A1 Рисуем резистор. Графит проводит ток. Чем жирнее рисунок простым графитовым карандашом, тем лучше проходит ток нарисованная полоса, тем ярче светит светодиод. Но даже самый слабый рисунок не остановит свет полностью. Проверим это в темноте. Ток исчезает только при полном разрыве цепи.

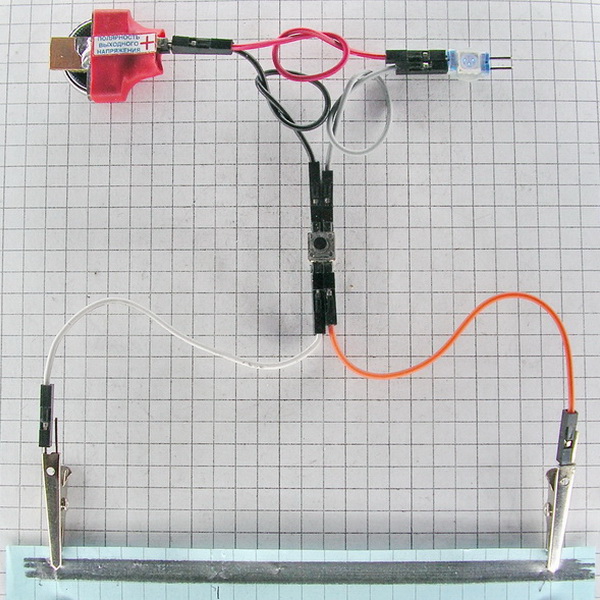

Короткий резистор пропускает ток гораздо лучше длинного. Вместо нарисованной линии можно подключить стебель или лист растения, полоску влажной бумаги. Солёная вода хорошо проводит ток, а сладкая - нет. Какое бы большое сопротивление не было у резистора остановить ток полностью он не может.

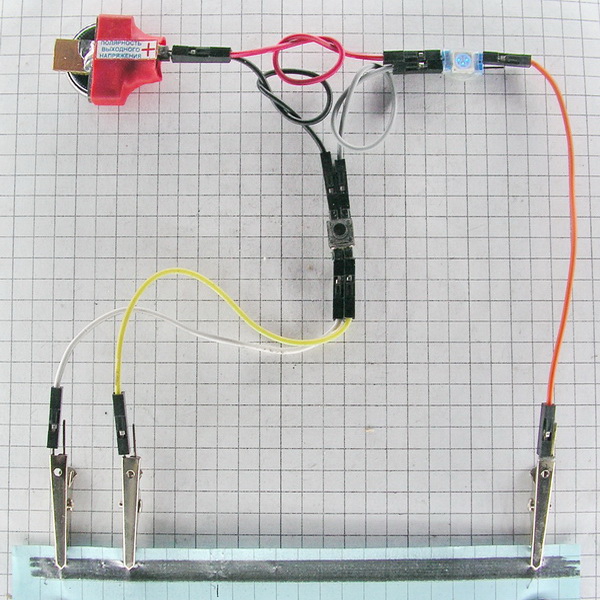

NP2611A2 Это не просто резистор. Это потенциометр. С ним шутки плохи. Он может погасить светодиод, а может разрешить ему гореть по полной. Левый край резистора подключен к минусу источника питания. Мы приняли этот вывод за ноль. Тогда правый край резистора подключен к плюс 3В.

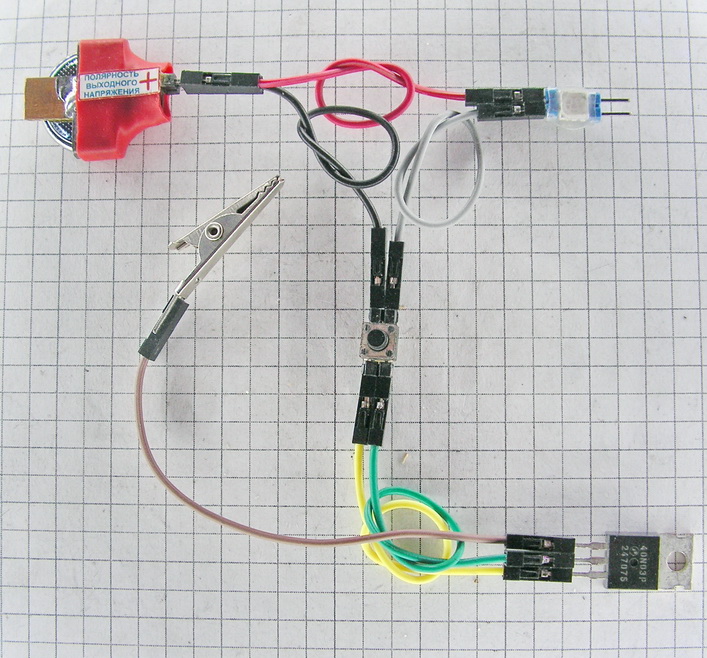

NP2611 A3 И вот, мы подключаем у фонарю транзистор. Что это даёт нам. Очень многое. Кликаем на рисунок и пробуем транзистор на зуб.

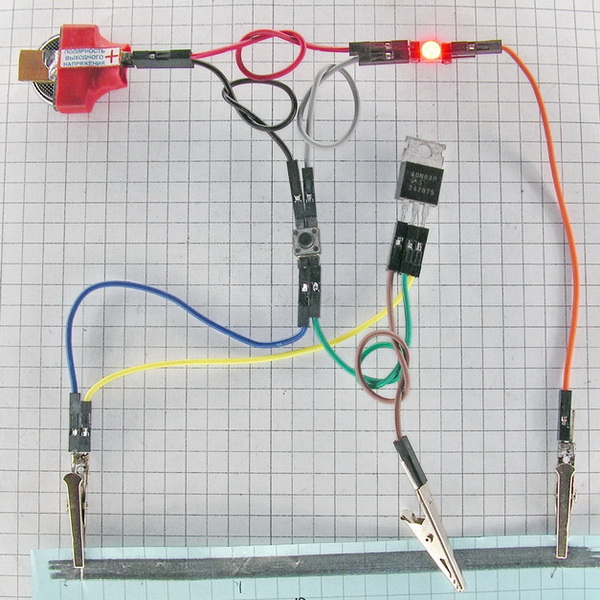

NP2611A4 А здесь транзистор рядом с потенциометром. Это прекрасная парочка. Проверим её возможности. С этой схемой уже можно показывать фокусы. Узнайте, какие.
	Потенциометр. Эта схема в разных (иногда самых неожиданных) вариантах будет преследовать нас с маниакальным упорством. Она будет принимать вид делителя напряжения, регулятора громкости. Она будет убивать случайных прохожих и лечить суставы у тех, кто остался в живых.
