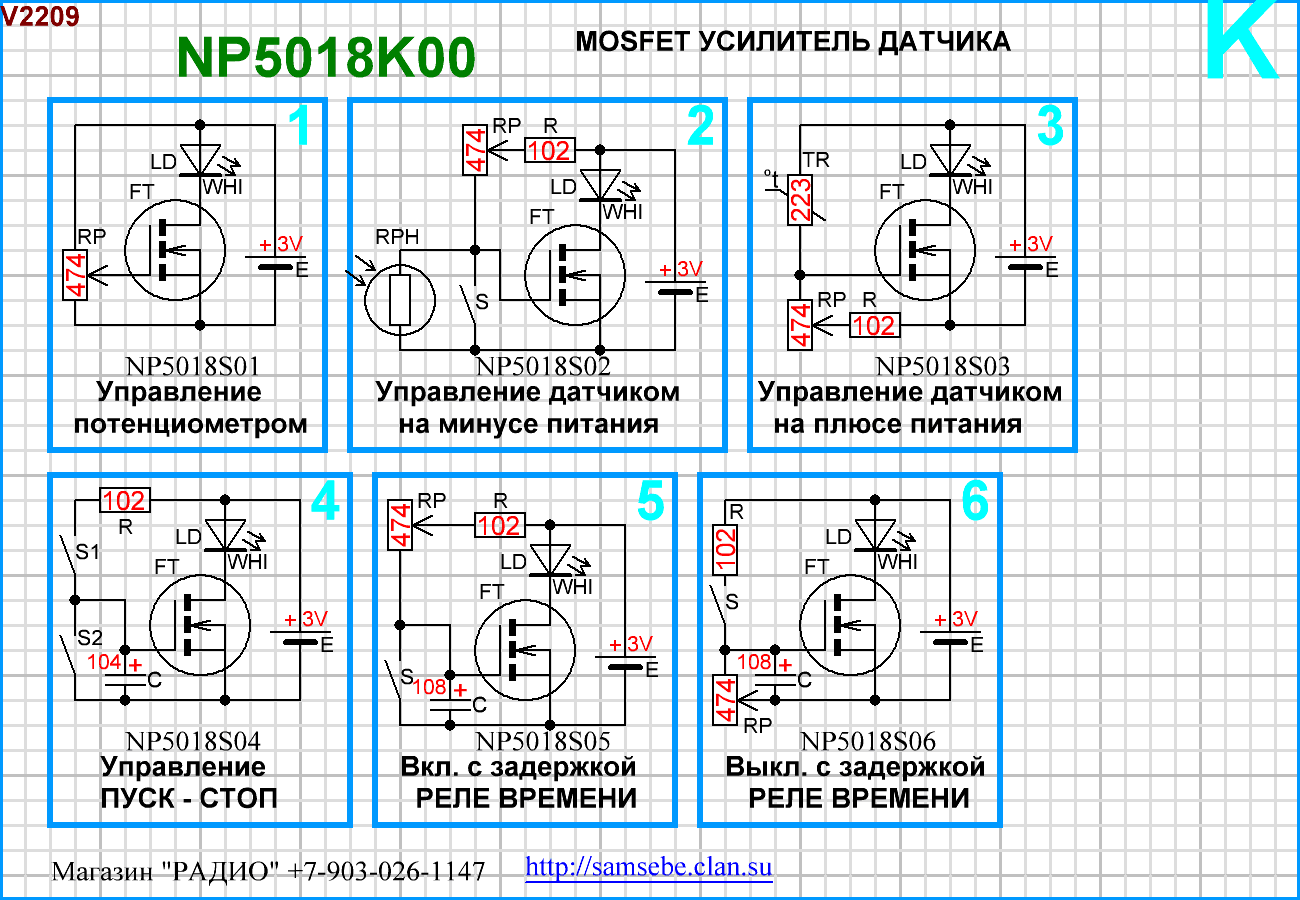

Разумеется возможности набора далеко не исчерпаны предложенными шестью схемами.

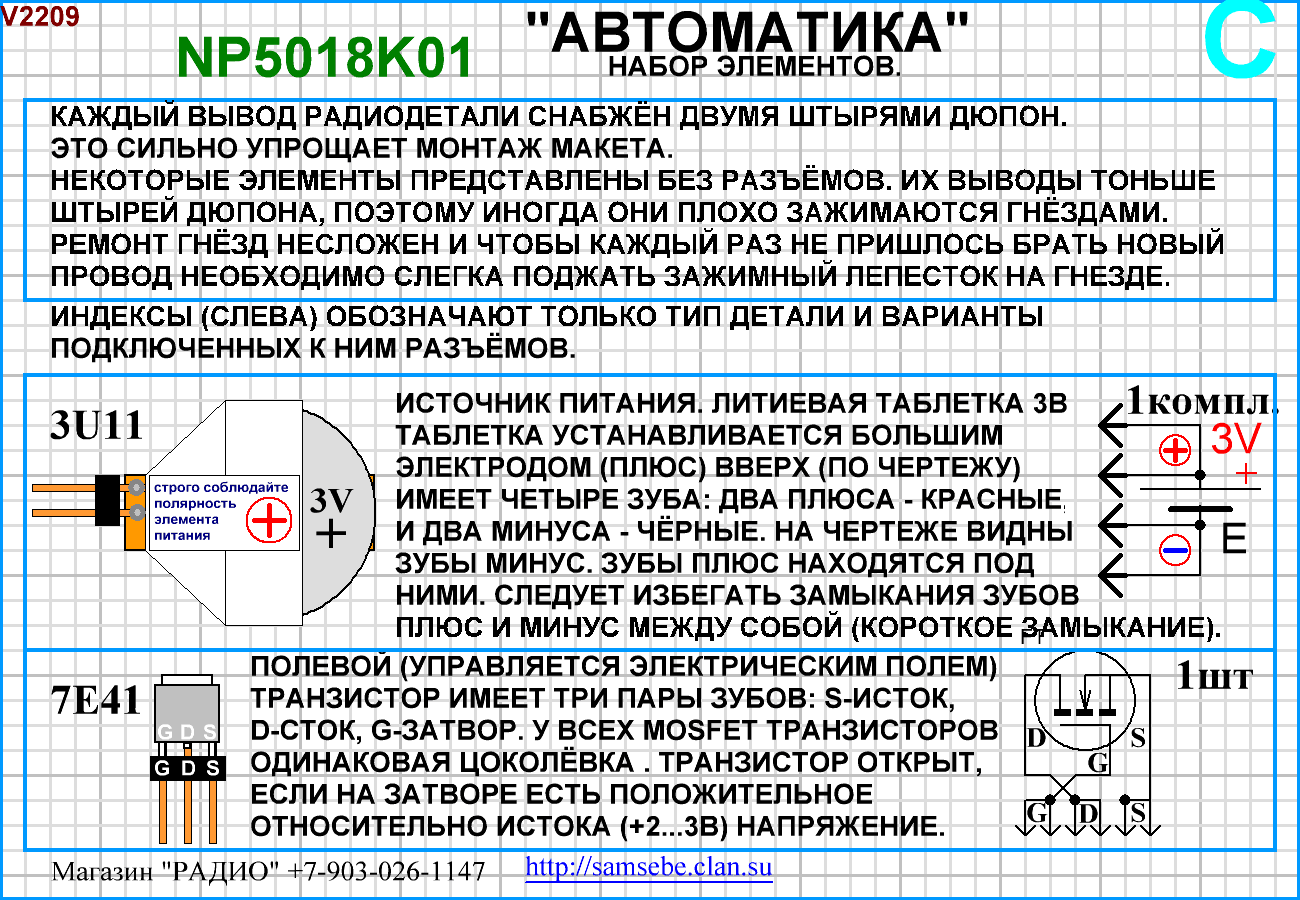

- Держатель элемента питания с литиевым трёхВольтовым элементом
(таблеткой). Эта таблетка ни в коем случае не должна попасть в рот. Это
питание только для электрических цепей.
Начинка её вполне ядовита. - Полевой транзистор - сердце всех схем также в комплекте. Это может быть транзистор большой (10мм) или поменьше (5мм). Внутри находится один и тот же кристалл. Без радиатора транзистор легко перегревается. Если он не обжигает пальцы, то всё в порядке и перегрева нет.

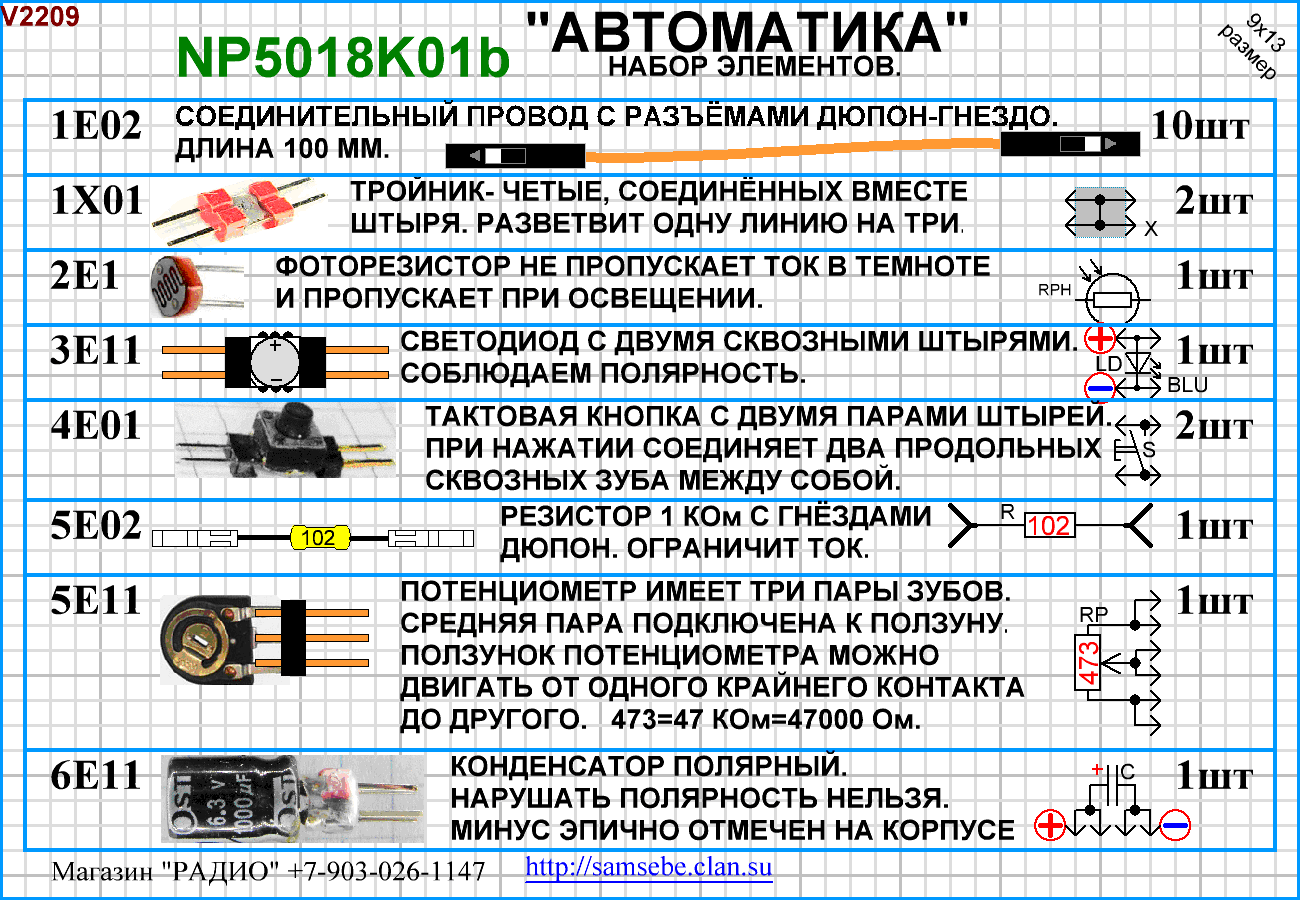

- 1Е02 - Соединительные провода (куда же без них?)

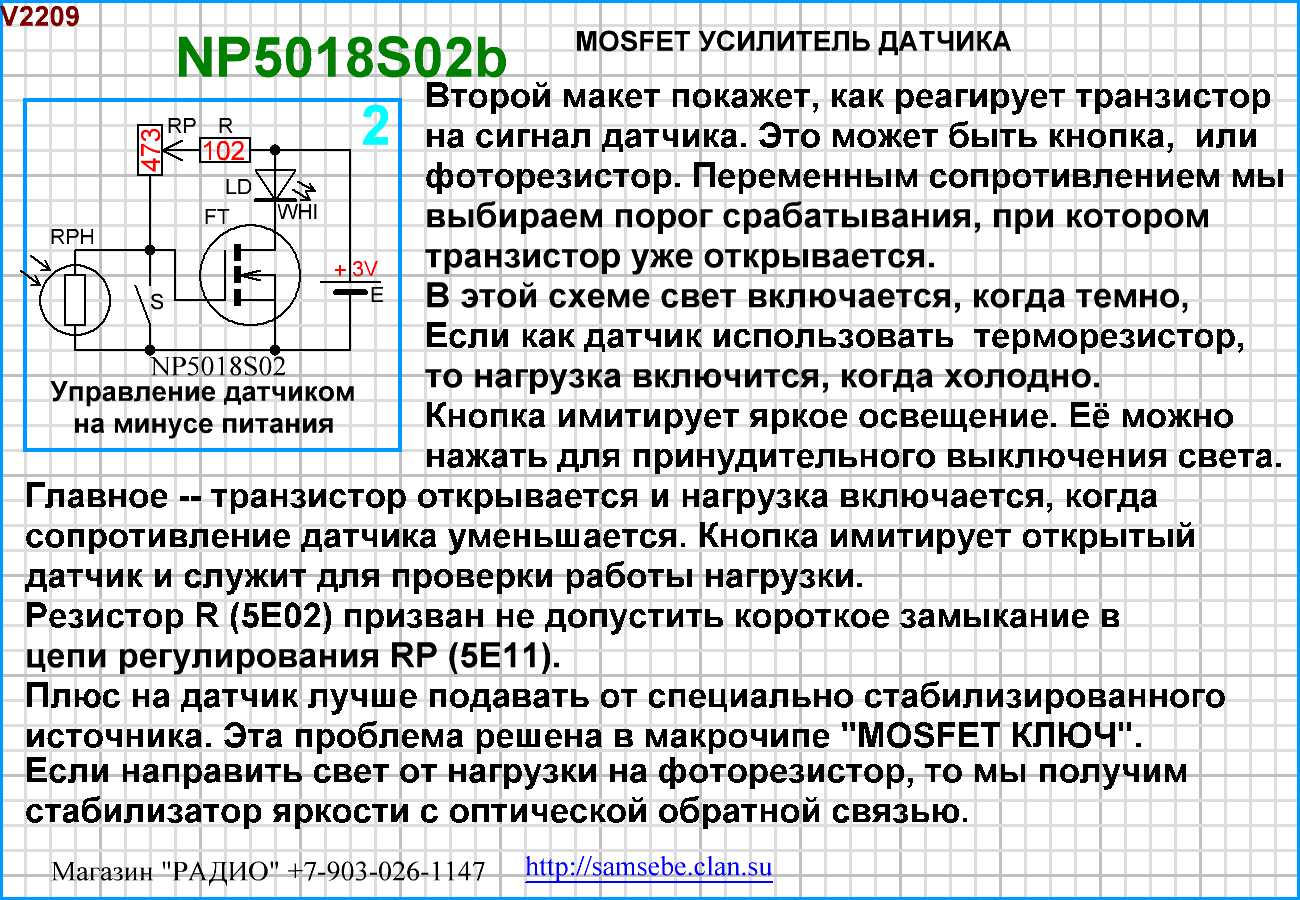

- 2Е1 - Фоторезистор. Он единственный датчик в наборе. у
него нет установленных штырей Дюпон (в обозначении
отсутствует последняя цифра).
Это не мешает подключить его к Дюпон гнёздам на проводах.
Остальные датчики: терморезистор, геркон, датчик вибрации, влажности... приобретаем отдельно. - 3Е11 - Светодиод - это скорее индикатор, чем нагрузка. Настоящую нагрузку мы уже имеем и хотим ей управлять. Отработав опытный образец на светодиоде, мы смело подключим взрослую нагрузку.

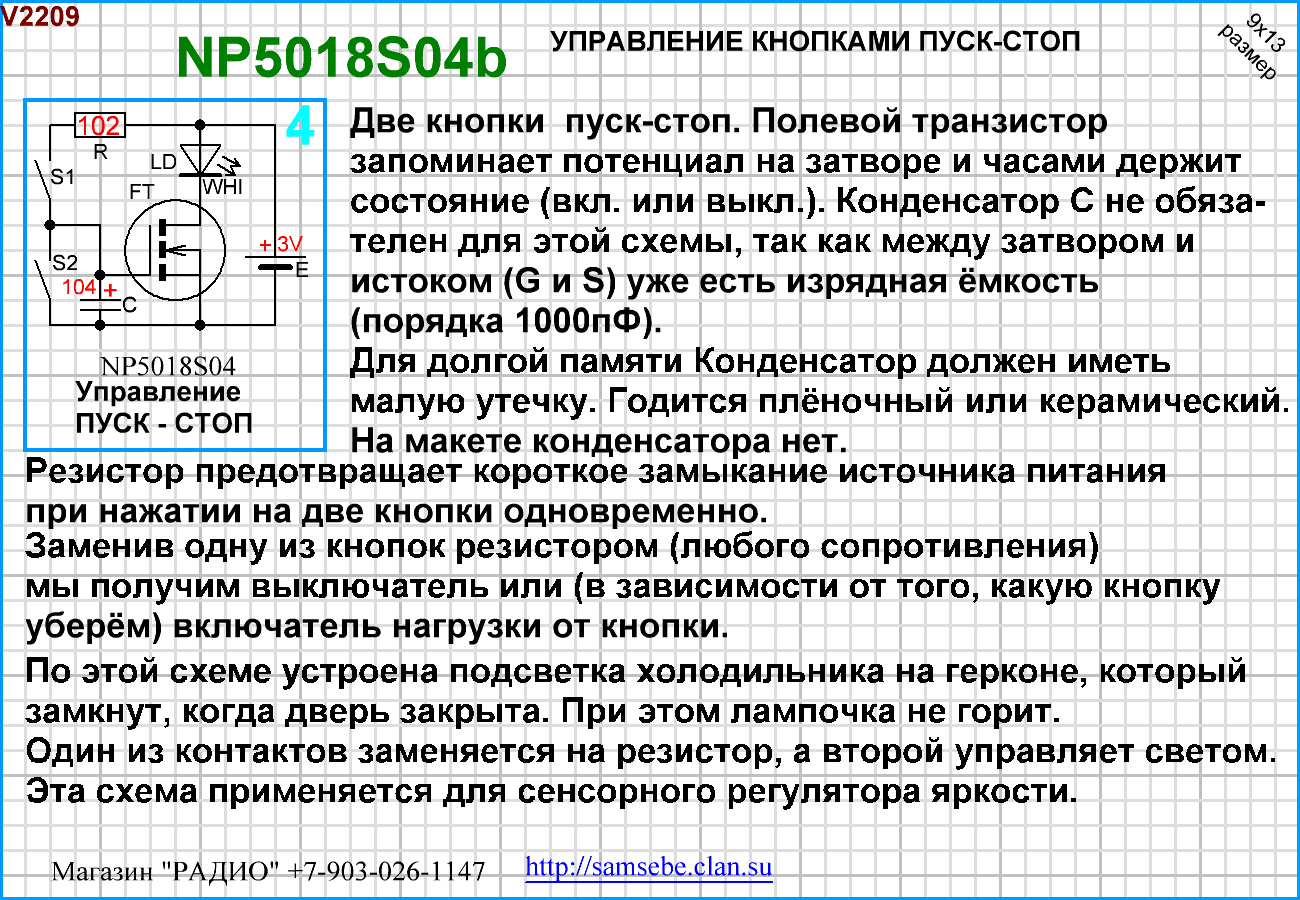

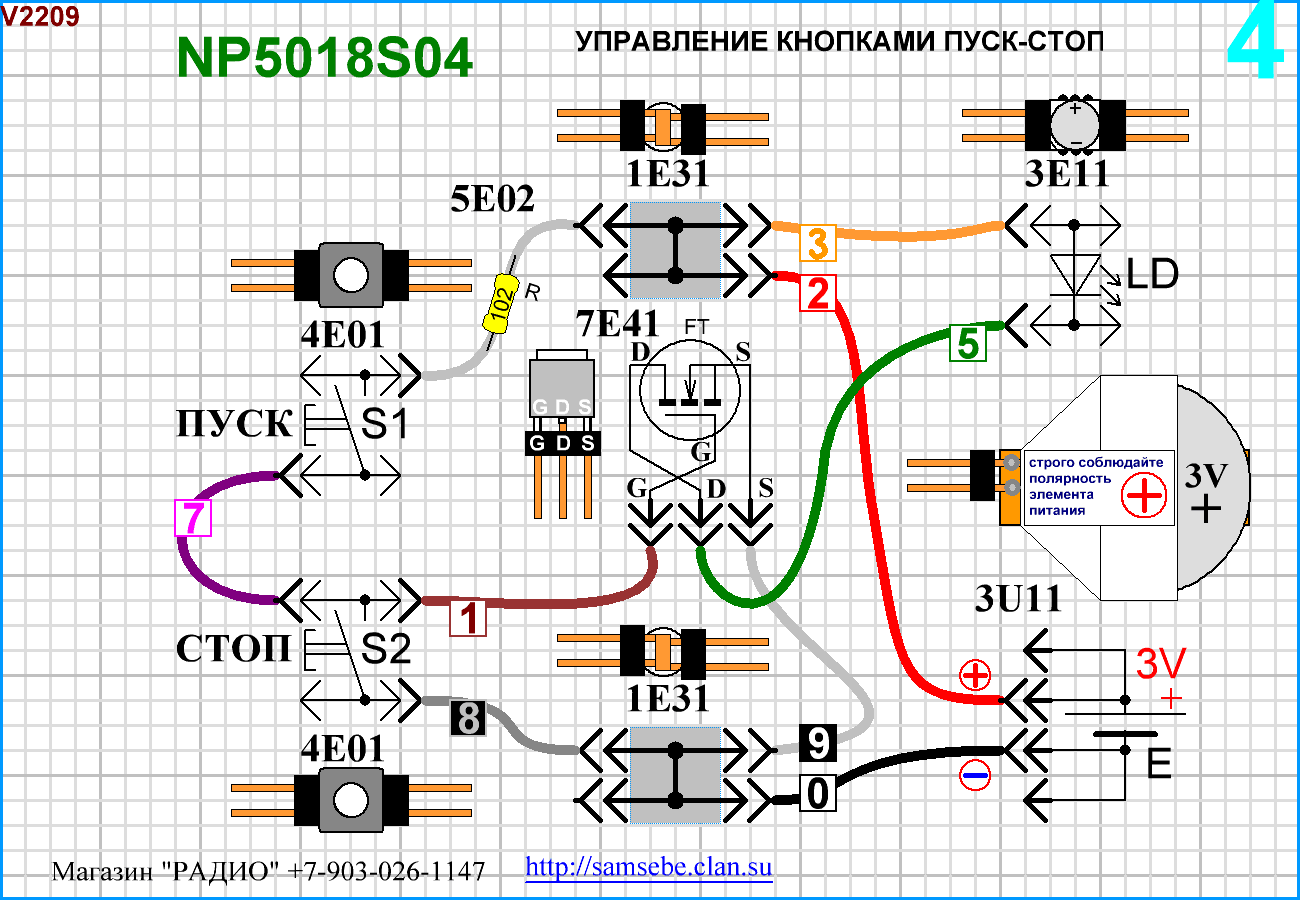

- 4Е01 - Тактовая кнопка. Их две в наборе. Можно представить себе, что это датчик нажатия пальцем. Собственно, так оно и есть.
- 5Е02 - Резистор с гнёздами Дюпон. Это элемент
предотвращения коротких замыканий, которые могут возникнуть
при регулировке.
Сопротивление резистора равно 102=1000 Ом=1КОм. Это любимый номинал, который называется "Золотой КилоОм". - 5Е11 - Потенциометр подстроечный (под отвёртку), может
играть роль подстроечного резистора.
Сопротивление 473=47000 Ом=47 КОм.

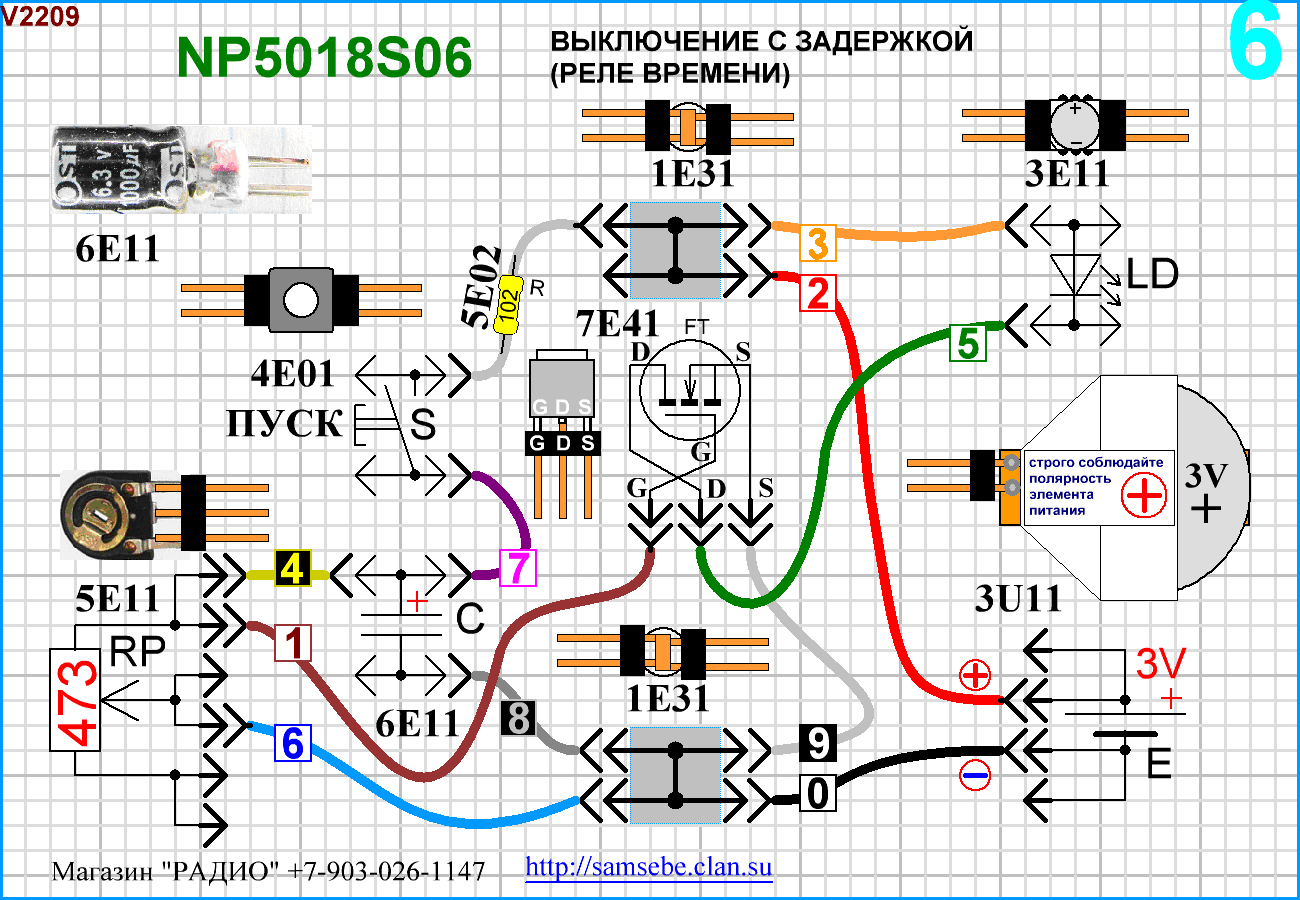

Регулировочный резистор приобретается отдельно. - 6Е11 - Конденсатор электролитический (полярный). Имеет
ёмкость 109=1000 000 000 пФ=1000 мкФ.
Максимально допустимое напряжение на конденсаторе 6В
(всего 6В и это совершенно серьёзно).
